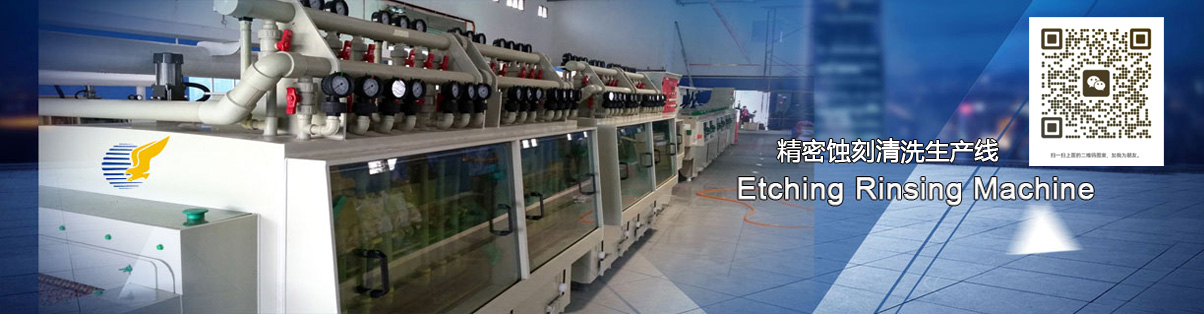

PCB水平蚀刻机

水平蚀刻机本身就是靠喷淋蚀刻的。它指板子水平放、由滚轮带着走，喷嘴在上下两面摆喷蚀刻液。和老式垂直挂篮浸泡式比，水平喷淋药液交换快、蚀得均匀、能连续上板，是现在线路板蚀刻的主流。两者的取舍可看水平蚀刻和垂直蚀刻的区别。

机器结构通用，但内层走酸性氯化铜、外层（镀锡抗蚀）走碱性氨性，两种药水不能混在同一槽。常见做法是内外层各配一条线，或换槽清洗后再切换。批量大的工厂一般分开建线。

常规板厚0.1–6mm都能走。超薄板和软板要配专用薄料传输与托料，硬厚板则调滚轮间距和速度。具体按你的板厚板宽来配传输系统。

看铜厚、浓度和温度。以18μm铜为例，参数正常时几十秒到一两分钟蚀透，传输速度0.5–4m/min可调，铜越厚走得越慢。
