PCB设备 · UV-LED Exposure

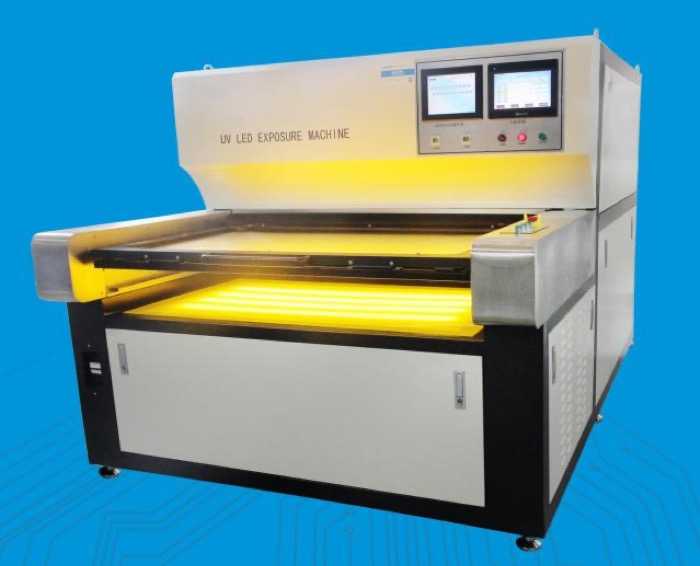

PCB曝光机 GE-LED700
UV-LED Circuit & Solder-Mask Integrated Exposure Machine
UV-LED 平行冷光源曝光机，线路和阻焊一体——一台机器既能曝线路、也能曝阻焊绿油。把菲林图形通过真空密贴和平行光转移到干膜或感光油墨上，单/双面都能做。线路分辨率≥50µm、光照均匀度≥95%，光强和曝光时间 0–100% 可调。LED 即开即用、省电约80%、无需冷却水，灯寿命2万小时以上，可替代传统8–12KW汞灯曝光机。
技术规格（GE-LED700）
| 光源 | UV-LED 平行冷光源（365 / 395nm） |
| 机型 | 线路、阻焊一体机 |
| 有效曝光尺寸 | 680 × 900 mm |
| 曝光方式 | 真空密贴（≤ -90Kpa） |
| 适用 | 单面 / 双面曝光 |
| 线路分辨率 | ≥ 50 µm |
| 光照均匀度 | ≥ 95% |
| 曝光时间 | 线路 3–15S / 阻焊 10–35S |
| 适用感光材料 | 干膜 / 油墨 |
| 板厚范围 | 0.075 – 10 mm |
| 最大功率 | ≤ 6 KW |
| 控制系统 | PLC + 人机界面 |
| 整机尺寸 / 重量 | 2500×1570×1800mm / 1050kg |
💡
UV-LED 平行光
均匀度≥95%，线路分辨率 50µm。
🔄
线路阻焊一体
一台机两道工序都能曝。
⚡
即开即用省电80%
无需预热和冷却水。
🎯
真空密贴
菲林贴合、不虚影。
♻
寿命2万h+
几乎无耗材，替代汞灯。
🎛
光强时间可调
线路/阻焊各设参数。
