产品简介

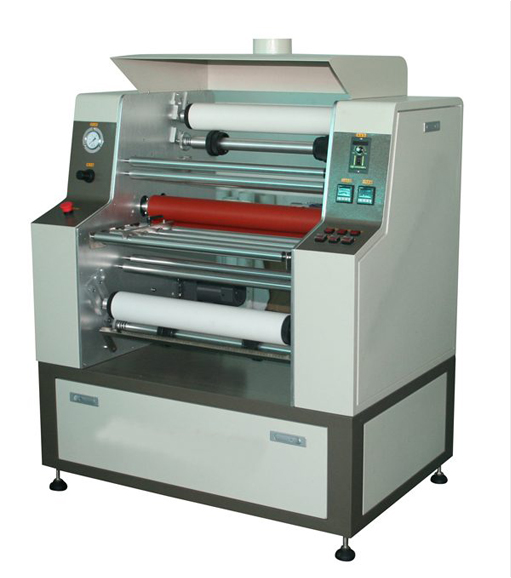

GE-L2 干膜压膜机，用于 PCB 干膜光刻胶的压合，温度可调，速度可控，压膜均匀。
型号：GE-L2 英文名：Dry Film Laminator
设备特点
- 密封一体化机身设计，辊筒平行度好
- 压膜辊耐热硅胶，适用软硬板
- 大辊径加热快、寿命长、温度精准
- PCB 干膜压合平整无气泡
技术规格
| 项目 | 规格 |
|---|---|
| 型号 | GE-L2 |
| 电源 | AC 220V / 50/60Hz / 15A |
| 基板尺寸 | 长 250 - 610 mm，厚 0.05 - 3.2 mm，宽 250 - 650 mm |
| 干膜尺寸 | 宽 250 - 610 mm |
| 外形尺寸 / 重量 | L830 × W1125 × H1520 mm / 220 kg |
| 电加热 | 2 kW / AC 220V × 2 支 |
| 热压辊 | 直径 φ78 mm × 2 支 |
| 压膜温度 | 50 - 150 ℃ ±2 ℃ 可调 |
| 气压系统 | 3 - 5 kg/c㎡ |
| 排气系统 | 12 ㎡/min，φ4″ × 1 |
| 速度控制 | 0.5 - 6 m/min |
主要应用
- PCB 干膜压合
- FPC 干膜压合
- 光致抗蚀膜压合
PCB 整线配套
本设备常用于 PCB 整线生产，配套推荐：
- PCB 裁板机：原料下料
- 刷磨清洗烘干机：前处理
- 双面 LED 曝光机：线路曝光
- 显影清洗烘干机：显影
- 蚀刻清洗机：蚀刻
- 褪膜清洗烘干机：褪膜
- PTH 沉铜线：通孔金属化
- 电镀铜生产线：电镀
- HASL 喷锡机：表面处理
- 丝网印刷机：丝印
为什么选择正盛鸿成
- 20+ 年蚀刻/PCB 设备制造经验，产品远销全球 30+ 国家
- 提供从原料到成品 PCB 的全流程整线方案
- 免费工艺培训与设备安装调试支持
- 7×24 售后响应，关键备件现货供应
- 可根据产能、场地、自动化要求定制
