产品简介

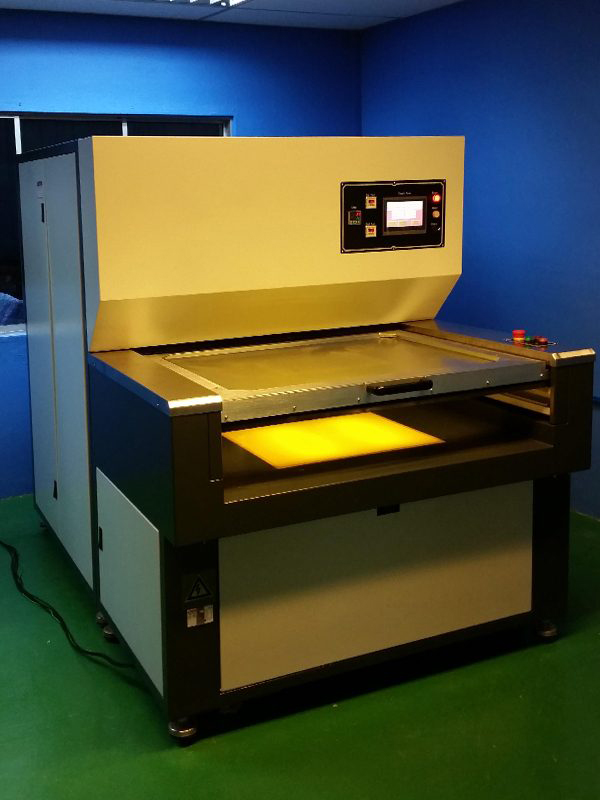

GE-LED550 双面 LED 曝光机，UV-LED 平行光光源，双面同时曝光，能耗低 80%，无汞环保。
型号：GE-LED550 英文名：Double Side LED Exposure Machine
设备特点
- UV-LED 光源，节能 80%
- 无需冷却水，绿色环保
- 双面同时曝光，效率高
- 超长寿命 LED，无汞污染
- 可替代 8/10/12 kW 传统汞灯曝光机
技术规格
| 项目 | 规格 |
|---|---|
| 型号 | GE-LED550 |
| 类型 | 线路 + 阻焊一体机 |
| 适用油墨 | 市面通用油墨 |
| 曝光尺寸 | 550 × 900 mm |
| 光源 | UV-LED 平行光 |
| 曝光方式 | 双面同时曝光 |
| 曝光时间 | ≤ 35 秒 |
| 分辨率 | ≥ 50 μm |
| 光照均匀性 | ≥ 95% |
| 平均功率 | 2 kW/H |
| 光强调节 | 0 - 100% 可调，时间可调 |
| LED 冷却 | 高效散热 + 强制风冷（或冷水机） |
| 控制系统 | 人机界面 + PLC |
| 光学玻璃 | 光学钢化玻璃 / Mylar |
| 真空度 | ≤ -95 kPa |
| 台面温度 | C ± 2 ℃（C 为环境温度） |
| 保护功能 | LED 灯灭报警、过温报警、缺相保护、短路过载保护 |
| 工作环境 | Class 10000 无尘 / 温度 20 ± 2 ℃ / 湿度 55 ± 5% |
| 电源 | 三相五线 / 380V AC / 50Hz / 5 kVA |
| 外形尺寸 | 2500 × 1570 × 1800 mm |
| 整机重量 | 1050 kg |
主要应用
- PCB 双面板同时曝光
- PCB 阻焊曝光
- HDI 高密度板曝光
PCB 整线配套
本设备常用于 PCB 整线生产，配套推荐：
- PCB 裁板机：原料下料
- 刷磨清洗烘干机：前处理
- 双面 LED 曝光机：线路曝光
- 显影清洗烘干机：显影
- 蚀刻清洗机：蚀刻
- 褪膜清洗烘干机：褪膜
- PTH 沉铜线：通孔金属化
- 电镀铜生产线：电镀
- HASL 喷锡机：表面处理
- 丝网印刷机：丝印
