产品简介

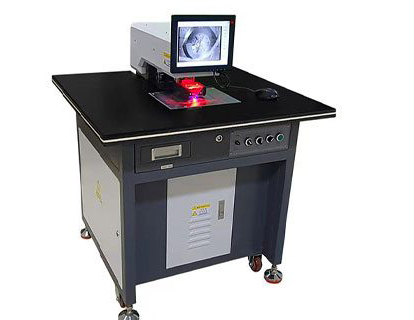

CK-T1 PCB 导孔钻机，半自动高精度钻孔，配备视觉系统，适用于 PET/FR4/金属板导孔加工。
型号：CK-T1 英文名：PCB Guide Hole Drilling Machine
设备特点
- 高速主轴 30000-40000 rpm
- 视觉系统自动对位
- 加工精度 ±0.02 mm
- 适用多种基材
技术规格
| 项目 | 规格 |
|---|---|
| 型号 | CK-T1 |
| 主轴转速 | 30000 - 40000 rpm |
| 钻孔直径 | 0.3 - 4.2 mm |
| 视觉系统 | 标配 |
| 加工尺寸 | 500 × 600 mm |
| 加工厚度 | 0.25 - 2.0 mm |
| 加工精度 | ±0.02 mm |
| 打孔速度 | 40 - 60 孔/分钟 |
| 工作气压 | 6 - 7 kg/c㎡ |
| 电机功率 | 1.5 kW |
| 外形尺寸 | 900 × 750 × 1180 mm |
| 驱动系统 | 220V / 50Hz |
| 整机重量 | 220 kg |
| 适用材料 | PET、PCB FR4、金属板 |
主要应用
- PCB 导孔钻孔
- PET 板钻孔
- 金属板钻孔
PCB 整线配套
本设备常用于 PCB 整线生产，配套推荐：
- PCB 裁板机：原料下料
- 刷磨清洗烘干机：前处理
- 双面 LED 曝光机：线路曝光
- 显影清洗烘干机：显影
- 蚀刻清洗机：蚀刻
- 褪膜清洗烘干机：褪膜
- PTH 沉铜线：通孔金属化
- 电镀铜生产线：电镀
- HASL 喷锡机：表面处理
- 丝网印刷机：丝印
为什么选择正盛鸿成
- 20+ 年蚀刻/PCB 设备制造经验，产品远销全球 30+ 国家
- 提供从原料到成品 PCB 的全流程整线方案
- 免费工艺培训与设备安装调试支持
- 7×24 售后响应，关键备件现货供应
- 可根据产能、场地、自动化要求定制
需要 PCB 导孔钻机 详细方案？
把材料、尺寸、产能、自动化要求发给我们，工程师 24 小时内回复方案与报价。
